รู้จักกับ Mermaid ภาษาสำหรับสร้าง Diagram และ Chart

27 Aug 2023 14:44

Written by: Yosapol Jitrak

Mermaid

คือภาษาสำหรับสร้าง Diagram และ Chart โดยที่เราสามารถเขียน Diagram และ Chart ได้ด้วย Code แทนที่จะเป็นการวาดด้วยมือ หรือใช้โปรแกรมอื่นมาวาด Diagram ซึ่ง Mermaid สามารถสร้าง Diagram และ Chart ได้หลากหลายแบบ

• Flowchart
• Sequence diagram
• Class diagram
• State diagram
• Entity relationship diagram
• User journey
• Gantt chart
• Pie chart
• Quadrant chart
• Requirement diagram
• Gitgraph (Git) diagram
• C4 diagram
• Mindmaps
• Timeline
• Zenumi
• Sankey

และในอนาคตน่าจะมีมาเพิ่มเรื่อย ๆ ครับ เพราะเมื่อก่อนมีน้อยกว่านี้มาก สามารถไปส่องที่ About Mermaid ได้นะครับ วิธีการใช้ Mermaid มีอยู่ 4 วิธีครับ

• ใช้ผ่าน Live editor
• ใช้ผ่าน Plugin กับภาษาที่เราอื่น ๆ
• ใช้ผ่าน Javascript API
• ใช้ผ่านการติดตั้ง Dependencies

Mermaid Live editor สามารถใช้งานผ่าน Online ได้เลยนะครับ

ลองมาดูตัวอย่างกันครับ

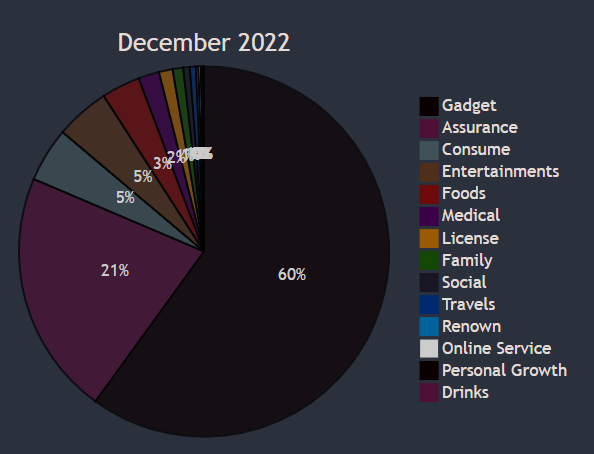

Pie chart

ทำสรุปรายจ่ายของเดือน

pie title December 2022
"Gadget": 178357.94
"Assurance": 63712.5
"Consume": 14132.56
"Entertainments": 14069.77
"Foods": 10019.36
"Medical": 5420
"License": 3550
"Family": 2755.31
"Social": 1690
"Travels": 1553
"Renown": 679.55
"Online Service": 602
"Personal Growth": 545
"Drinks": 275

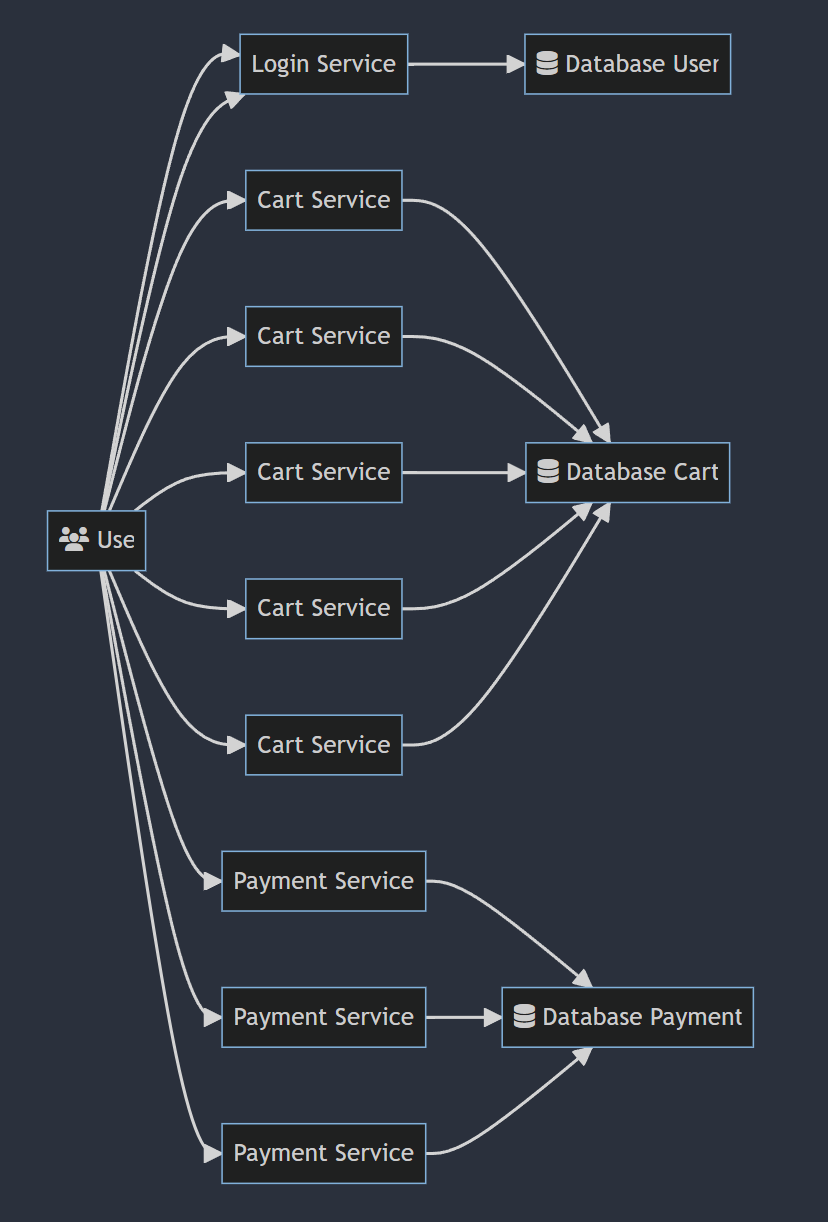

Graph

graph LR
    Users[fa:fa-users User]

    LoginService1[Login Service]

    CartService1[Cart Service]
    CartService2[Cart Service]
    CartService3[Cart Service]
    CartService4[Cart Service]
    CartService5[Cart Service]


    PaymentService1[Payment Service]
    PaymentService2[Payment Service]
    PaymentService3[Payment Service]

    DBUser[fa:fa-database Database User]
    DBCart[fa:fa-database Database Cart]
    DBPayment[fa:fa-database Database Payment]

    Users --> LoginService1
    Users --> LoginService1
    LoginService1 --> DBUser

    Users --> CartService1 --> DBCart
    Users --> CartService2 --> DBCart
    Users --> CartService3 --> DBCart
    Users --> CartService4 --> DBCart
    Users --> CartService5 --> DBCart

    Users --> PaymentService1 --> DBPayment
    Users --> PaymentService2 --> DBPayment
    Users --> PaymentService3 --> DBPayment

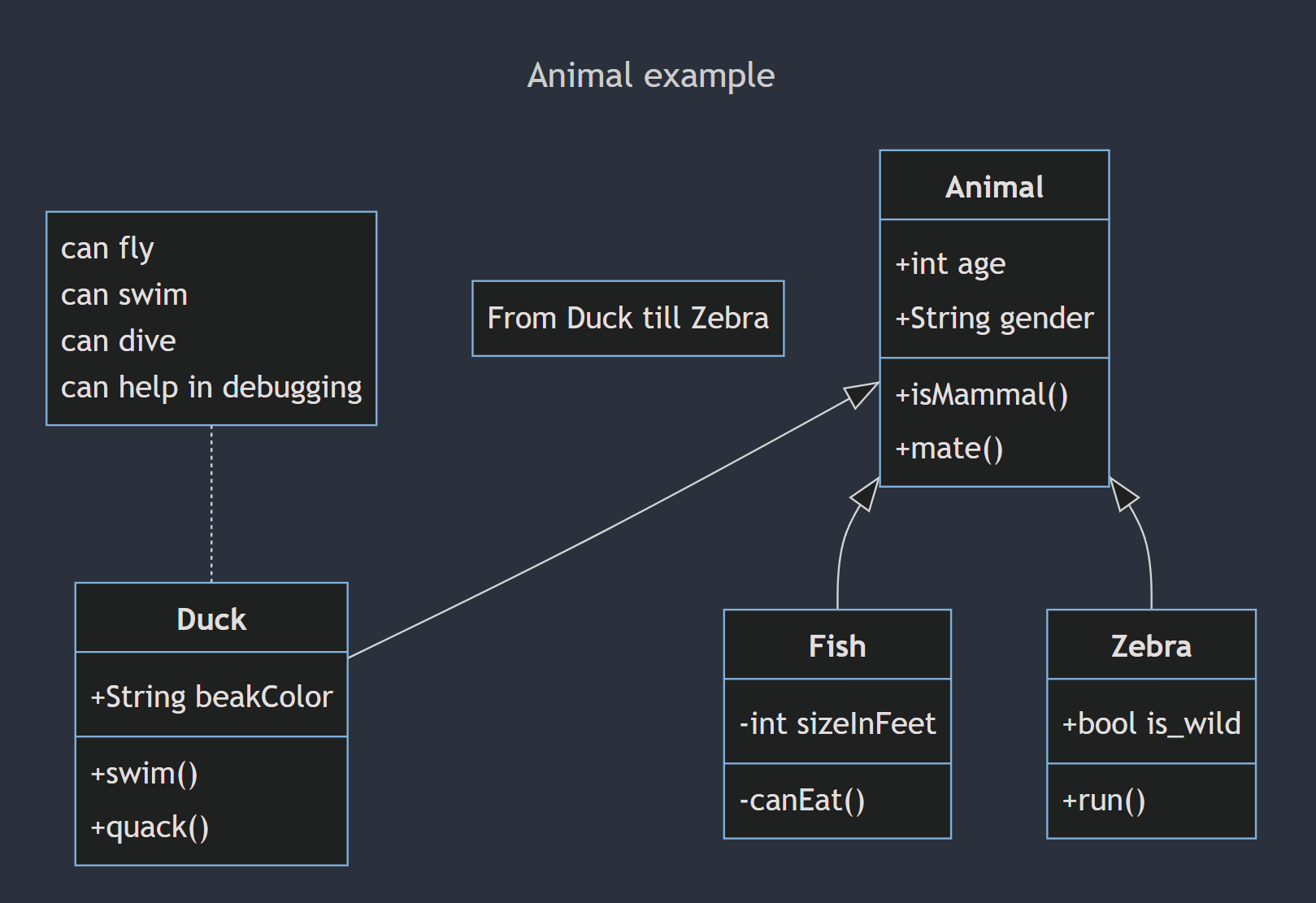

Class diagram

---
title: Animal example
---
classDiagram
    note "From Duck till Zebra"
    Animal <|-- Duck
    note for Duck "can fly\ncan swim\ncan dive\ncan help in debugging"
    Animal <|-- Fish
    Animal <|-- Zebra
    Animal : +int age
    Animal : +String gender
    Animal: +isMammal()
    Animal: +mate()
    class Duck{
        +String beakColor
        +swim()
        +quack()
    }
    class Fish{
        -int sizeInFeet
        -canEat()
    }
    class Zebra{
        +bool is_wild
        +run()
    }

Credit: http://mermaid.js.org/syntax/classDiagram.html

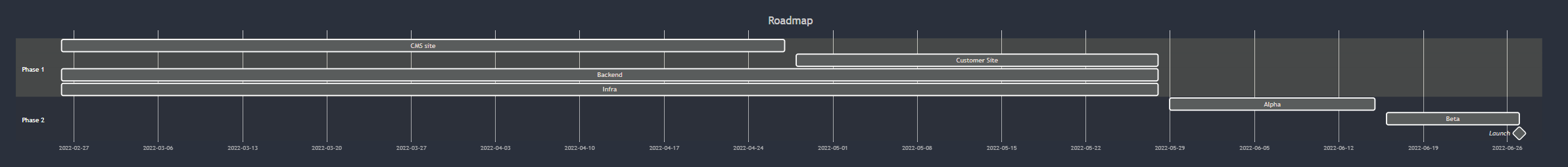

Gantt chart

ทำ Roadmap

gantt
    title Roadmap
    dateFormat  DD-MM-YYYY

    section Phase 1
    CMS site :cms-1, 26-02-2022, 27-04-2022
    Customer Site :customer-site-1, 28-04-2022, 28-05-2022
    Backend :backend-1, 26-02-2022, 28-05-2022
    Infra :infra-1, 26-02-2022, 28-05-2022

    section Phase 2
    Alpha :alpha-2, 29-05-2022, 15-06-2022
    Beta :beta-2, 16-06-2022, 27-06-2022
    Launch :milestone, m2, 27-06-2022, 1min

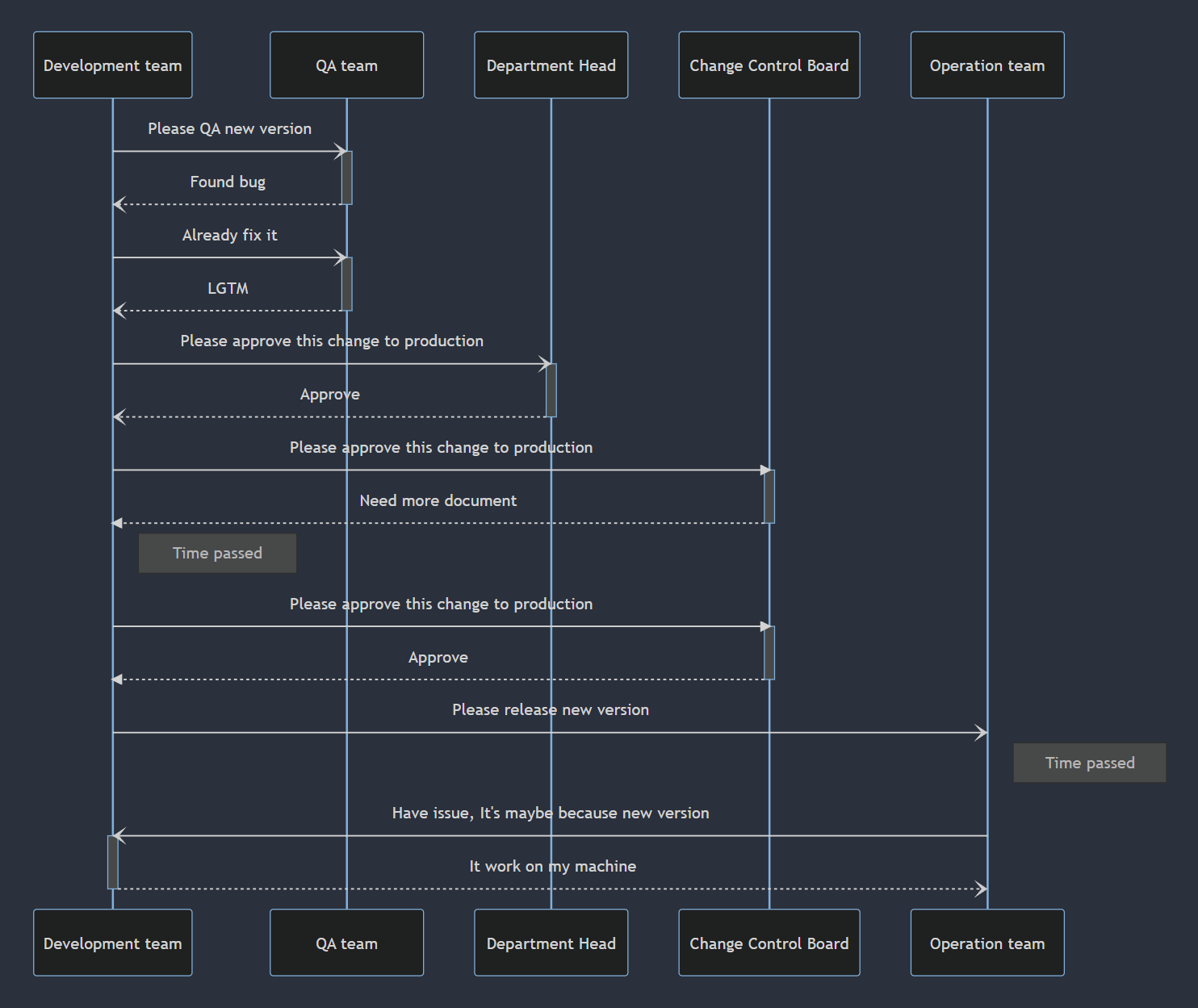

Sequence diagram

ตัวอย่างการทำงาน Pingpong ระหว่าง Role ในองค์กรที่ทำงานเป็น Silo

sequenceDiagram
    participant Dev as Development team
    participant QA as QA team
    participant Head as Department Head
    participant CCB as Change Control Board
    participant Op as Operation team
    Dev-)+QA: Please QA new version
    QA--)-Dev: Found bug
    Dev-)+QA: Already fix it
    QA--)-Dev: LGTM
    Dev-)+Head: Please approve this change to production
    Head--)-Dev: Approve
    Dev->>+CCB: Please approve this change to production
    CCB-->>-Dev: Need more document
    Note right of Dev: Time passed
    Dev->>+CCB: Please approve this change to production
    CCB-->>-Dev: Approve
    Dev-)Op: Please release new version
    Note right of Op: Time passed
    Op-)+Dev: Have issue, It's maybe because new version
    Dev--)-Op: It work on my machine

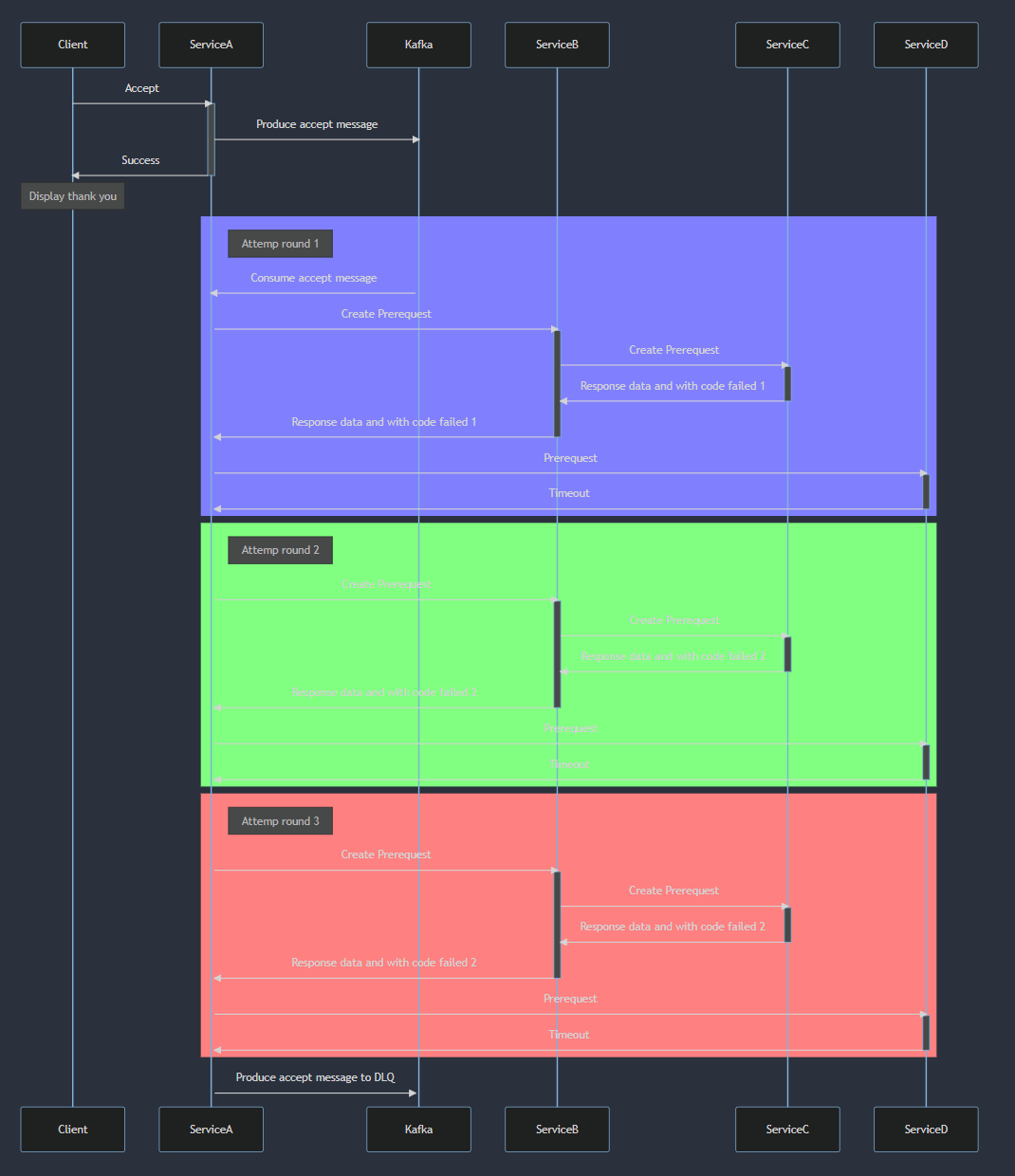

ตัวอย่างสุดท้าย เป็นตัวอย่างการทำ Retry โดยที่เราจะทำการ Retry 3 รอบ และเมื่อทำครบ 3 รอบแล้ว ก็จะทำการส่งข้อมูลลง Kafka DLQ แทน เป็นตัวอย่างที่ยกจากงานจริง ๆ ที่เคยทำในที่ทำงาน แต่กรอกข้อมูลออกแล้วนะครับ ถ้าวาดด้วยมือนี้น่าจะเหนื่อยมาก พอทำเสร็จก็เป็น Document ไว้เลย

sequenceDiagram
    Client->>+ServiceA: Accept
    ServiceA->>+Kafka: Produce accept message
    ServiceA->>-Client: Success
    Note over Client: Display thank you

    rect rgb(128, 128, 255)
    note right of ServiceA: Attemp round 1
    Kafka->>+ServiceA: Consume accept message
    ServiceA->>+ServiceB: Create Prerequest
    ServiceB->>+ServiceC: Create Prerequest
    ServiceC->>-ServiceB: Response data and with code failed 1
    ServiceB->>-ServiceA: Response data and with code failed 1
    ServiceA->>+ServiceD: Prerequest
    ServiceD->>-ServiceA: Timeout
    end

    rect rgb(128, 255, 128)
    note right of ServiceA: Attemp round 2
    ServiceA->>+ServiceB: Create Prerequest
    ServiceB->>+ServiceC: Create Prerequest
    ServiceC->>-ServiceB: Response data and with code failed 2
    ServiceB->>-ServiceA: Response data and with code failed 2
    ServiceA->>+ServiceD: Prerequest
    ServiceD->>-ServiceA: Timeout
    end

    rect rgb(255, 128, 128)
    note right of ServiceA: Attemp round 3
    ServiceA->>+ServiceB: Create Prerequest
    ServiceB->>+ServiceC: Create Prerequest
    ServiceC->>-ServiceB: Response data and with code failed 2
    ServiceB->>-ServiceA: Response data and with code failed 2
    ServiceA->>+ServiceD: Prerequest
    ServiceD->>-ServiceA: Timeout
    end

    ServiceA->>+Kafka: Produce accept message to DLQ

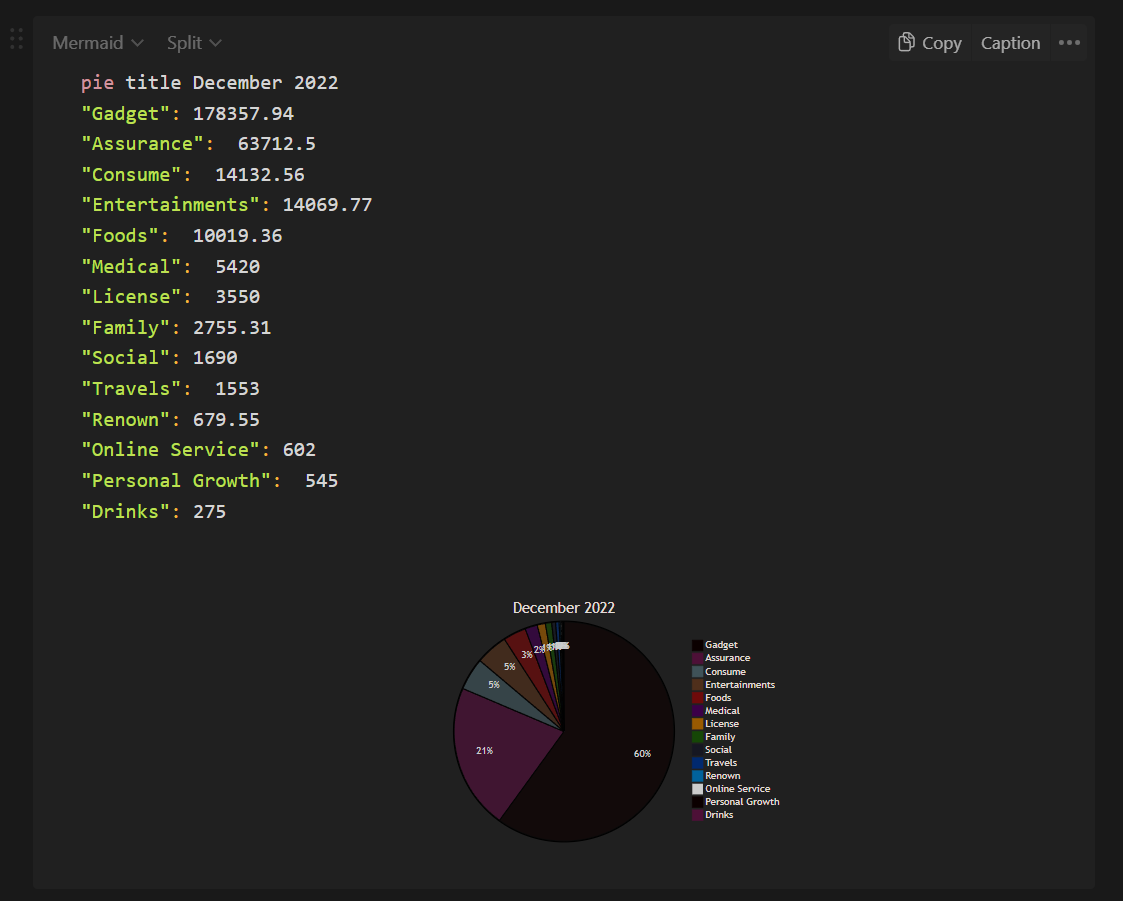

ปกติผมจะใช้ Notion ในการจดสิ่งต่าง ๆ อยู่แล้ว ซึ่ง Notion สามารถใส่ Code block เป็น Mermaid แล้วสามารถ Preview ได้เลยในตัว

หวังว่าบทความนี้จะเป็นประโยชน์ สำหรับคนที่ต้องทำ Document หรือ Diagram และ Chart ไว้สื่อสารกับคนอื่นนะครับ
